Flachgetriebemotor
Flachgetriebemotoren nutzen Stirnradgetriebe zur Übersetzung des Drehmomentes auf zwei parallele Wellen. Dadurch wird Reibungsverlust vermieden und Zahnradstärke und Drehmomentdichte werden erhöht. Die Flachgetriebemotoren können mit verschiedenen gebürsteten oder bürstenlosen DC Motoren kombiniert werden. Sie eignen sich für Anwendungen mit niedrigerer Belastung, die besonders gleichmäßige Bewegungen benötigen. Shanbo EM kann die Flachgetriebe je nach Kundenanforderungen auch auf Maß herstellen.
Motorauswahl
- Übersetzungsverhältnis: 3-400:1
- Drehmoment: 400Nm
- Schutzart: IP67
- Betriebstemperatur: -40°C – +70°C
Eigenschaften
-
-

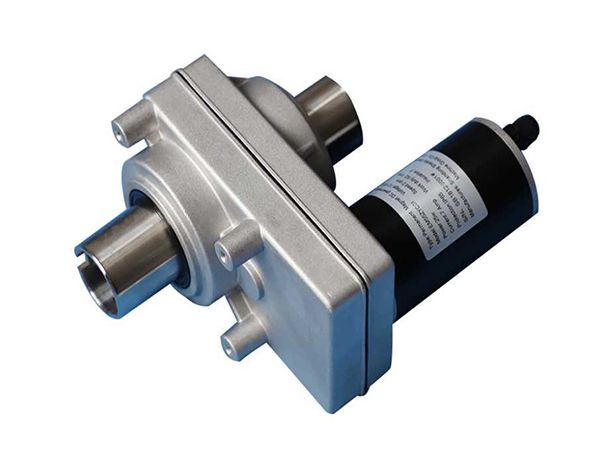

EM55ZYC01 Spannung: 12V DC
Drehmoment: 68N.m
Geschwindigkeit: 0.6RPM
Leistung: 4W
Strom: 1.5A
Betriebsart: S2
Schutzart: IP65
Weitere: Verhältnis: 869:1Anfrageformular
-
-

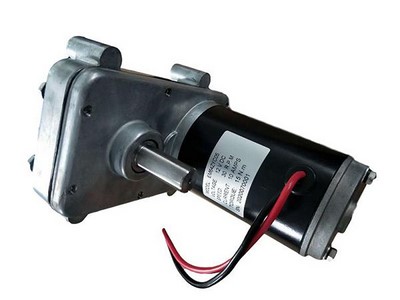

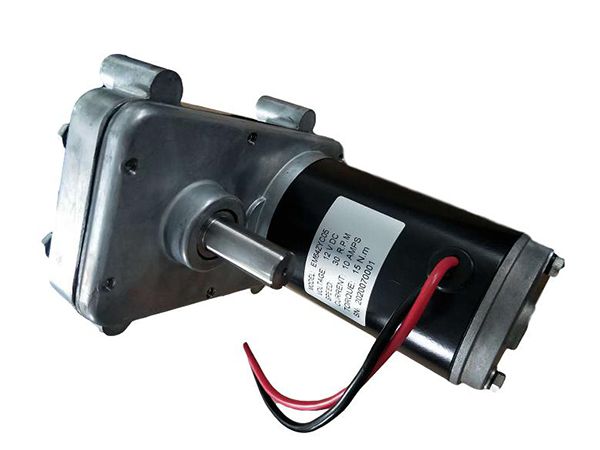

EM64ZYC05 Spannung: 12V DC
Drehmoment: 15N.m
Geschwindigkeit: 30RPM
Leistung: 47W
Strom: 10A
Betriebsart: S2
Schutzart: IP50
Weitere: Verhältnis: 30.86:1Anfrageformular
-
-

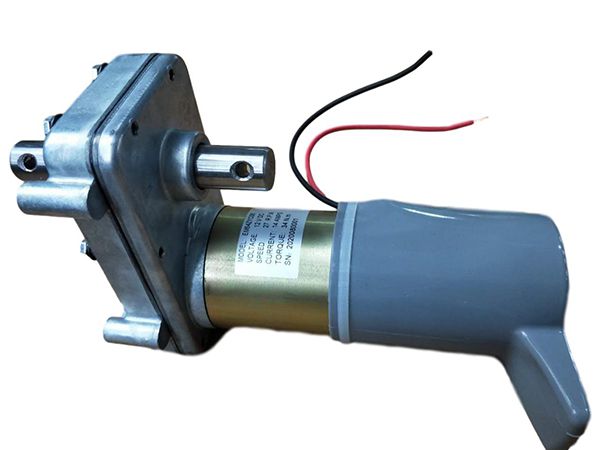

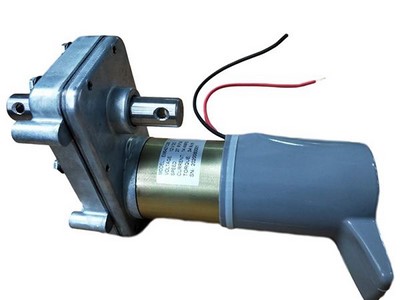

EM64ZYC06 Spannung: 12V DC
Drehmoment: 34N.m
Geschwindigkeit: 27RPM
Leistung: 96W
Strom: 14A
Betriebsart: S2
Schutzart: IP 54
Weitere: Verhältnis: 30.86:1Anfrageformular
-
-

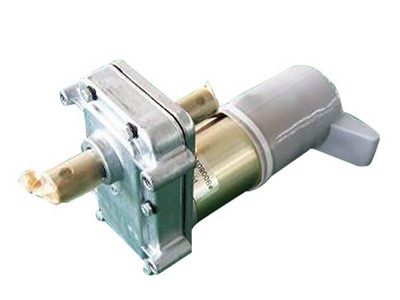

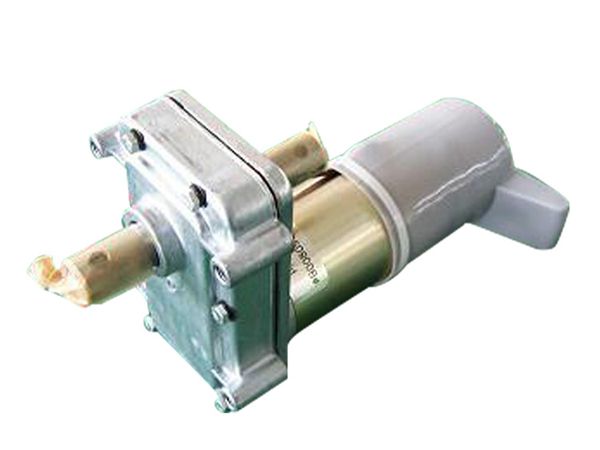

EM64ZYC01 Spannung: 12V DC
Drehmoment: 300IN·LBS
Geschwindigkeit: 15RPM
Strom: 15 A
Betriebsart: S2
Schutzart: IP 54
Weitere: Verhältnis: 130.86:1Anfrageformular
-
-
EM64ZYC02 Spannung: 12V DC
Drehmoment: 850IN·LBS
Geschwindigkeit: 8.5RPM
Strom: 19 A
Betriebsart: S2
Schutzart: IP 54
Weitere: Verhältnis: 162.7:1Anfrageformular
-
-
EM64ZYC08 Spannung: 12V DC
Drehmoment: 400IN·LBS
Geschwindigkeit: 8.5RPM
Strom: 7.5 A
Betriebsart: S2
Schutzart: IP 54
Weitere: Verhältnis: 415:1Anfrageformular
-
-
Spannung: 12V DC
Drehmoment: 32N.m
Geschwindigkeit: 12RPM
Leistung: 40W
Strom: 8ABetriebsbelastung: S1
Schutzart: IP66Inquiry
-
-

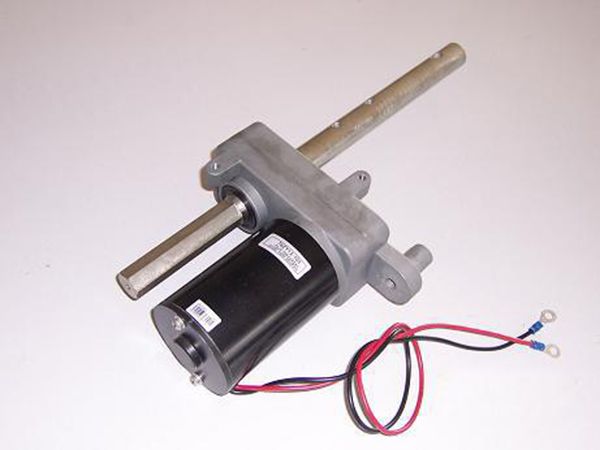

EM76ZYC01 Spannung: 12V DC
Drehmoment: 15FT-LBS
Geschwindigkeit: 32RPM
Strom: 11A
Betriebsart: S2
Schutzart: IP54 - 55
Weitere: Verhältnis: 99.93: 1Anfrageformular
-
-
EM76ZYC02 Spannung: 12V DC
Drehmoment: 45FT-LBS
Geschwindigkeit: 25RPM
Strom: 34A
Betriebsart: S2
Schutzart: IP54 - 55
Weitere: Verhältnis: 54.15: 1Anfrageformular
-
-
EM76ZYC03 Spannung: 12V DC
Drehmoment: 18.75FT-LBS
Geschwindigkeit: 32RPM
Strom: 15A
Betriebsart: S2
Schutzart: IP54 - 55
Weitere: Verhältnis: 99.93: 1Anfrageformular
-
-
EM76ZYC04 Spannung: 24V DC
Drehmoment: 18.75FT-LBS
Geschwindigkeit: 32RPM
Strom: 8A
Betriebsart: S2
Schutzart: IP54 - 55
Weitere: Verhältnis: 99.93: 1Anfrageformular
-
-

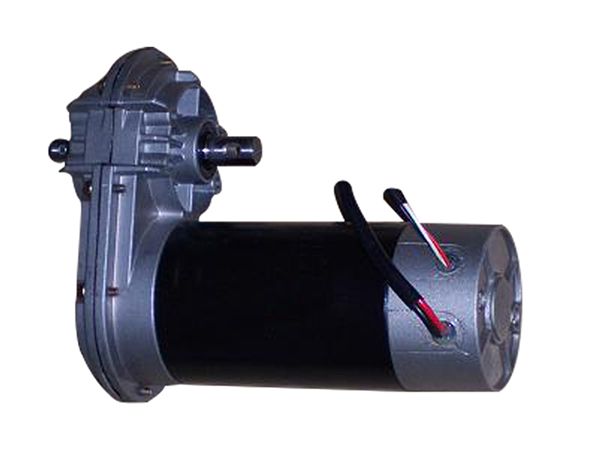

EM80ZYC03 Spannung: 12V DC
Drehmoment: 4.72 N.m
Geschwindigkeit: 395RPM
Strom: 30V
Betriebsart: S2
Schutzart: IP54
Weitere: 6:1Anfrageformular
-
-

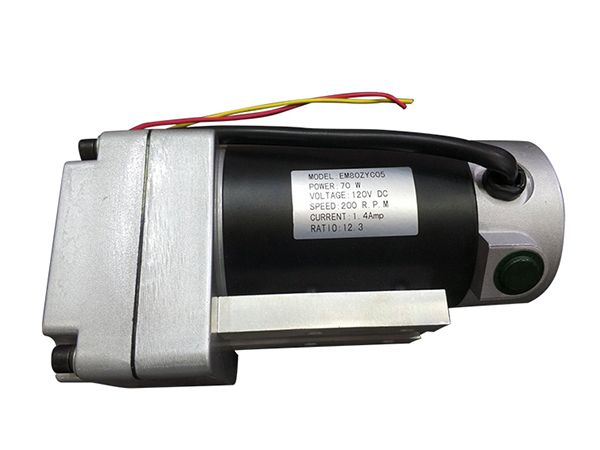

EM80ZYC05 Spannung: 120V
Drehmoment: 3.2 N.m
Geschwindigkeit: 180rpm
Strom: 1.4A
Betriebsart: S2
Schutzart: IP54
Weitere: 12.308:1Anfrageformular
-
-
84ZYC01 Spannung: 12V DC
Drehmoment: 45.2 N.m
Geschwindigkeit: 15RPM
Strom: 15A
Betriebsart: S2
Schutzart: IP54
Weitere: 107.8:1Anfrageformular
-
-

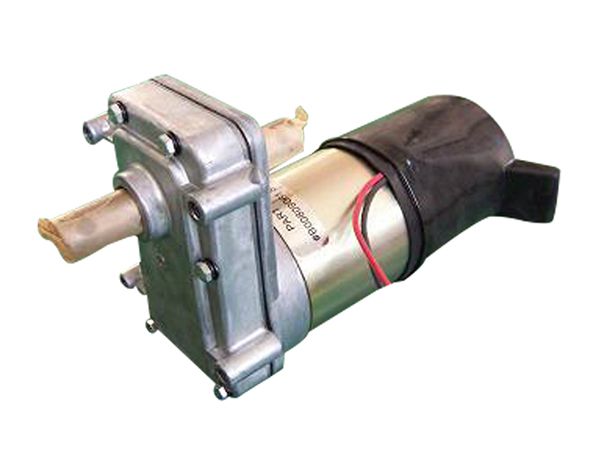

EM84ZYC03 Spannung: 12V DC
Drehmoment: 45.2 N.m
Geschwindigkeit: 35RPM
Strom: 28A
Betriebsart: S2
Schutzart: IP65
Weitere: 69.74:1Anfrageformular
-
-

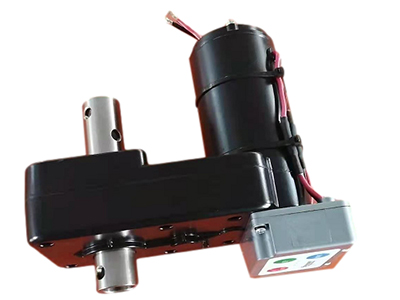

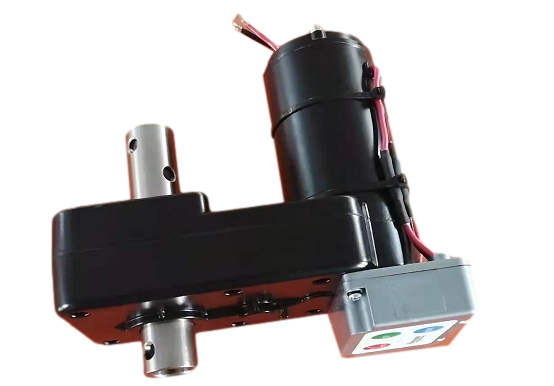

EM84ZYC09 Spannung: 12VDC
Drehmoment: 80N.m
Geschwindigkeit: 25RPM
Leistung: 210W
Strom: ≤32A
Betriebsart: S2-3min
Schutzart: IP66Anfrageformular
-
-
EM84ZYC11 Spannung: 12VDC
Drehmoment: 100N.m
Geschwindigkeit: 22RPM
Leistung: 230w
Strom: ≤35A
Betriebsart: S2-3min
Schutzart: IP66Anfrageformular
-
-

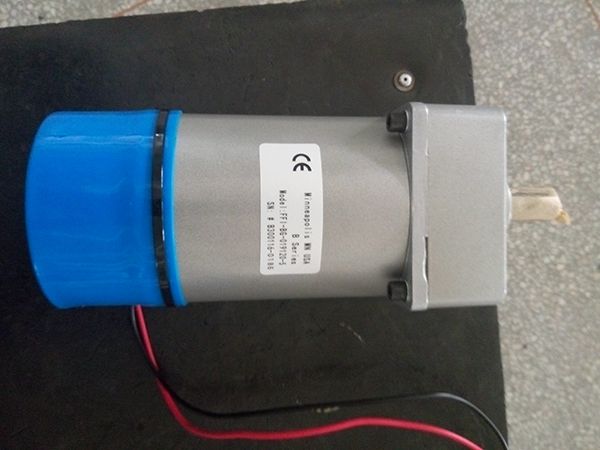

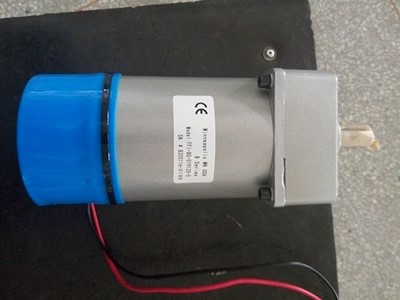

EM104ZYC01 Spannung: 120VDC
Drehmoment: 10.8 N.m
Geschwindigkeit: 310rpm
Leistung: 350W
Strom: 4.5A
Betriebsart: S2
Schutzart: IP54
Weitere: 5: 1Anfrageformular
-
-
EM104ZYC02 Spannung: 12VDC
Drehmoment: 11.14 N.m
Geschwindigkeit: 300rpm
Leistung: 350W
Strom: 43.5A
Betriebsart: S2
Schutzart: IP54
Weitere: 10:1Anfrageformular
-
-

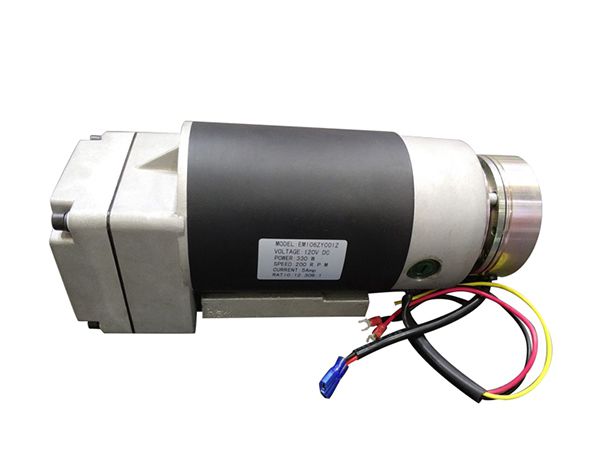

EM106ZYC01 Spannung: 120V
Drehmoment: 15.7N.m
Geschwindigkeit: 180rpm
Strom: 4.2A
Betriebsart: S2
Schutzart: IP54
Weitere: 12.308:1Anfrageformular
