Motorauswahlbroschüre

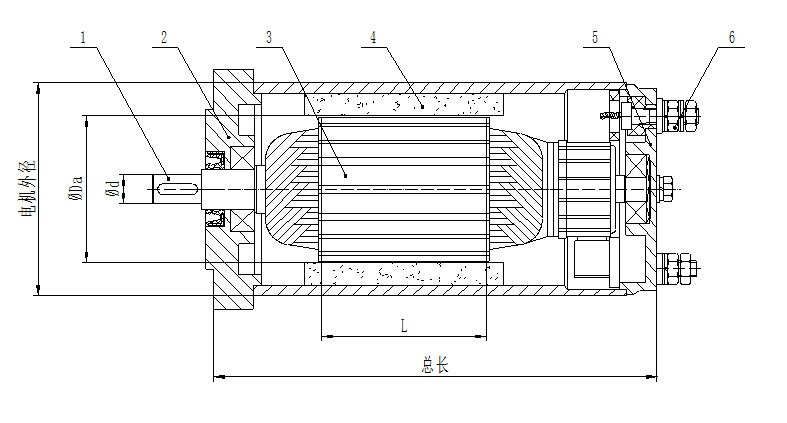

Zu berücksichtigen sind Ladung, Nennspannung, Ausgangsspannung, Drehmoment und Geschwindigkeit der Abtriebswelle (1), sowie Durchmesser der Abtriebswelle und Anschluss;
Legen Sie fest, ob die Abtriebswelle abgedichtet werden muss und bestimmte Materialien benötigt werden;
Die Motorleistung wird durch den Innendurchmesser des Stators (4) und der Rotorlänge bestimmt. Diese beiden Werte sind auch für Außendurchmesser und Gesamtlänge ausschlaggebend;
Umweltschutz: Schutzart, Dichtung zwischen Welle (1), Stator (4) und Abdeckung der Bürste (5), Oberflächenbehandlung und Anschluss des Bleidrahtes (6);
Legen Sie die nötige Arbeitsleistung fest, je nach Betriebsart und Ladung verändert sich der Außendurchmesser und die Gesamtlänge des Motors;
Auf Anfrage können die DC Motoren auch mit Reduzierer, Bremse und Kodierer ausgestattet werden;

Leistung: Die Leistung der DC Motoren wird durch Drehmoment und Geschwindigkeit erzeugt. Die Geschwindigkeit von DC Motoren beeinflusst die Leistungsdichte, je höher die Geschwindigkeit desto höher die Dichte. Durch Designoptimierungen können unsere Permanentmagnet-Motoren (DC) bis zu 0.4kW/Kg erreichen.

Geschwindigkeit: Die Rotationsgeschwindigkeit eines Elektromotors hängt von der Ladung ab. Je höher das Drehmoment desto niedriger die Geschwindigkeit. Drehmoment und Geschwindigkeit sind zwei Schlüsselwerte für die Auswahl des passenden Motors. Die höchste Geschwindigkeit unserer DC Motoren liegt bei über 10000r/min. Durch Reduzierer mit unterschiedlichen Übersetzungsgeschwindigkeiten kann die Geschwinidgkeit präzise reduziert werden.

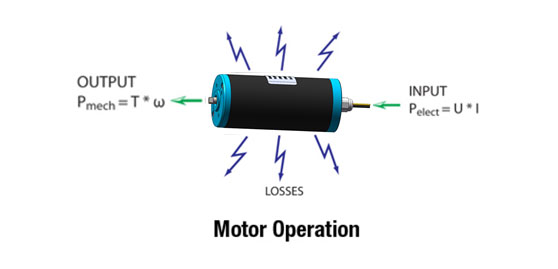

Effizienz: Die Leistung der DC Motoren hängt vom Motorvolumen und der Geschwindigkeit ab. Eine max. Effizienz eines kleinen DC Motors liegt bei etwa 72%-82%. Die Effizienz eine kleinen eindirektionalen DC Motors liegt bei bis zu 85%.

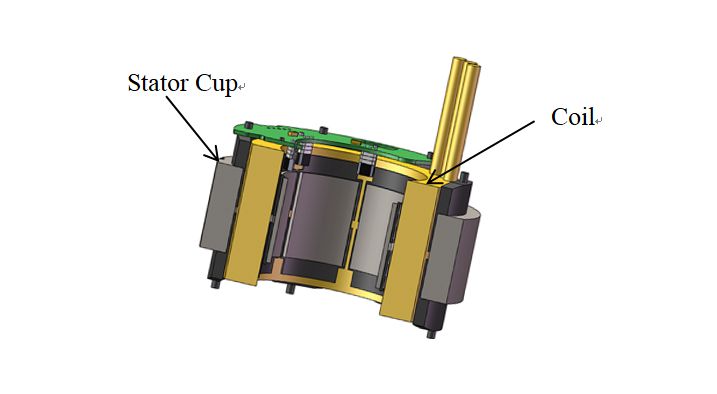

Drehmoment: Das Drehmoment eines Motors ist fast proportional mit dem Motorvolumen. Meist liegt das Ausgangsdrehmoment eines DC Motors zwischen 0.01Nm bis10Nm. Je nach Kundenanforderungen können Getriebe mit Reduzierern ausgestattet werden, um Geschwindigkeit zu reduzieren und das Drehmoment zu erhöhen.

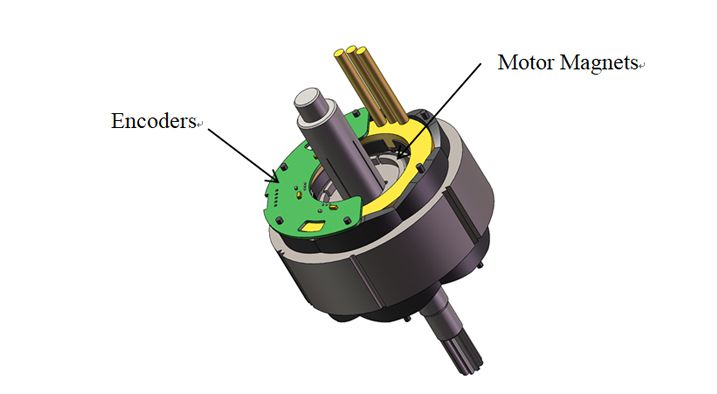

Präzision: PräzisionDC Motoren garantieren gute Spannung, sowie stabile Geschwindigkeit und Drehmomente. Im Allgemeinen liegt der Fahrtfehler bei ±8% bei bestimmtem Drehmoment. Für noch präzisere Motoren können wir auf Kundenwunsch Kodiergeräte und auch Motorbremsen für Notbremsungen mit einbauen.
